焊縫跟蹤器對于焊接來說可以說是一個偉大的發明。在焊縫跟蹤器這一塊目前市面上主要有國產的創想和進口的Meta，進口的主要用于機器人焊接，主要和四大家族適配，價格也不菲在22-35萬左右，整體來說可能比機器人本體還貴。而國產的激光焊縫跟蹤器，以北京創想為代表，不但能夠與四大家族適配，同時國產機器人也能適配，還有專機，可謂雨露均沾。
智能焊接的一個關鍵技術就是實現工件及焊縫的自動定位及實時跟蹤。早期，由于檢測及計算機相關基礎技術落后，焊縫定位及跟蹤技術難以實現，工廠通常只能設計生產精密的夾具，同時對裝配環節提高要求，但是對于小批量生產，這種方式通常難以實現。
在實際焊接行業中，由于機械式接觸傳感技術存在精度差易、磨損的問題，應用已經較為少見。目前在實際使用中最為廣泛的是非接觸式的電弧跟蹤及基于視覺傳感器的跟蹤方法。
激光焊縫跟蹤技術的概念

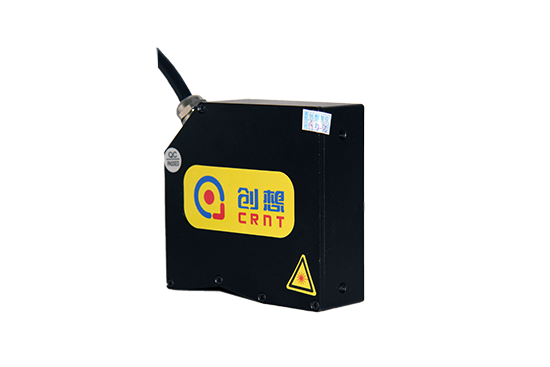

焊縫跟蹤傳感器主要由CCD相機、半導體激光器、激光保護鏡片、防飛濺擋板和風冷裝置組成，利用光學傳播與成像原理，得到激光掃描區域內各個點的位置信息，通過復雜的程序算法完成對常見焊縫的在線實時檢測。對于檢測范圍，檢測能力以及針對焊接過程中的常見問題都有相應的功能設置。傳感器通常以預先設定的距離(超前)安裝在焊槍前部，因此它可以觀察焊縫傳感器本體到工件的距離，也就是安裝高度取決于所安裝的傳感器型號。當焊槍在焊縫上方正確的定位后才能使得攝像機觀察到焊縫。
由于焊接類型非常多，每種焊接類型都 有自己的特殊性，因此HD6-0050W采取開源的軟件架構：用戶根據傳感器得到的XZ輪廓數據，只需要軟件開發人員即可進行二次開發，實現各種焊縫跟蹤及焊接質量檢測應用。
相對國外固定算法的焊接傳感器，具有更高的靈活性。為了支持開源架構，傳感器附有二次軟件開發包，配以開源的應用程序源代碼作為應用參考，可以在此基礎上快速開發自己需要的應用。
